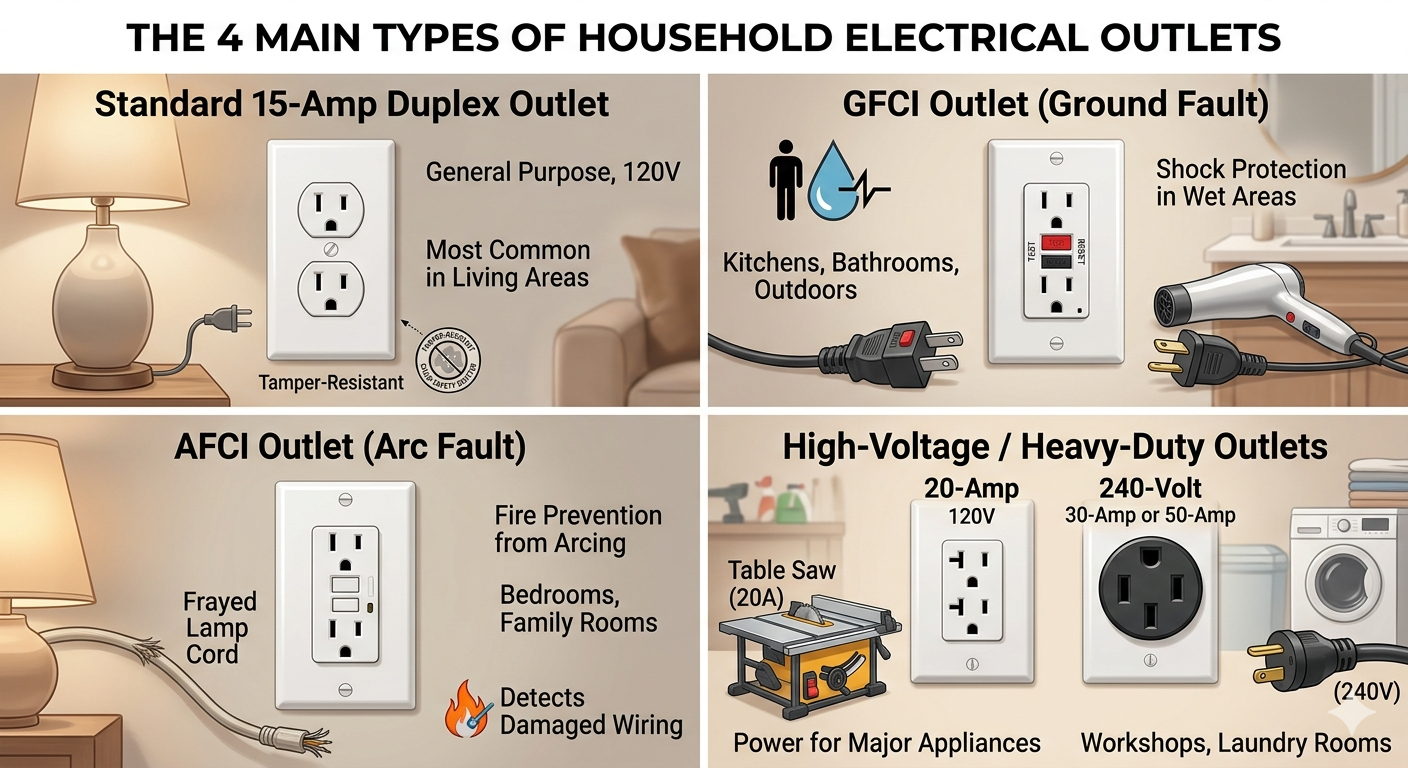

Dört ana tür elektrik prizleri modern konut mülklerinde standart 15 amperlik dubleks priz, Topraklama Arızası Devre Kesici (GFCI) çıkışı, Ark Arızası Devre Kesici (AFCI) çıkışı ve yüksek voltajlı 20 amp veya 240 voltluk özel prizler bulunur. Bu bileşenler, evinizin karmaşık kablo sistemi ile akıllı telefonlardan ağır hizmet tipi kurutuculara kadar günlük cihazlarınız arasındaki temel arayüzdür. Bu farklılıkları anlamak yalnızca kolaylık meselesi değildir; elektriksel yangın önleme ve kişisel güvenliğin kritik bir bileşenidir.
1. Standart 15 Amperlik Dubleks Çıkış: Evin İş Gücü
Standart 15 amperlik dubleks çıkışlar, düşük voltajlı elektroniklerle genel amaçlı kullanım için tasarlanmış, Kuzey Amerika evlerinde en yaygın güç kaynaklarıdır. Bu çıkışlar tipik olarak eski, topraklanmamış iki uçlu tasarımlardan evrimi temsil eden iki dikey yuvaya ve U şeklinde bir topraklama deliğine sahiptir. 1.500 metrekarelik tipik bir evde, yatak odalarına, yaşam alanlarına ve koridorlara dağıtılmış bu prizlerin 40 ila 60'ını bulabilirsiniz.
Bu çıkışların temel işlevi tutarlı bir bilgi sağlamaktır. 120 volt Tedarik. Güvenilir olmalarına rağmen güvenlik odaklı modellerde bulunan karmaşık iç mantıktan yoksundurlar. Modern bina kodları artık bu standart prizlerin Kurcalamaya Karşı Dayanıklı (TR) . TR prizlerinde, çocukların saç tokası veya anahtar gibi yabancı nesneleri sokmasını önleyen dahili panjurlar bulunur; bu, pediatrik elektrik yaralanmalarını neredeyse azaltan bir güvenlik özelliğidir. %95 Ulusal Elektrik Yasasında (NEC) zorunlu olarak kabul edilmesinden bu yana.
2. GFCI Çıkışları: Islak Yerler için Temel Koruma
Topraklama Arızası Devre Kesici (GFCI) çıkışları, bir topraklama arızası tespit edildiğinde gücü anında keserek ölümcül elektrik çarpmalarını önlemek üzere tasarlanmış özel güvenlik cihazlarıdır. "Test" ve "Sıfırla" butonları ile tanınabilen GFCI prizler banyo, mutfak, çamaşırhane, dış mekan gibi su ve elektriğin buluşma ihtimali olan alanlarda zorunludur.
Bir GFCI'nın arkasındaki teknoloji inanılmaz derecede hassastır. Devrede hareket eden elektrik akımının dengesini sürekli olarak izler. Eğer akım akıyorsa dışarı Sıcak telin içinden dönen akımdan farklı tarafsız olabildiğince az tel 4 ila 6 miliamper , cihaz elektriğin toprağa (muhtemelen bir insan vücudu yoluyla) sızdığını varsayar ve saniyenin 1/30'u . Bu hızlı tepki, küçük bir karıncalanma ile ölümcül bir kalp olayı arasındaki farktır.
3. AFCI Satış Noktaları: Elektrik Yangınlarına Karşı Kalkan
Ark Arızası Devre Kesici (AFCI) çıkışları, tehlikeli elektrik arklarını tespit etmek ve yapısal yangınları önlemek için gücü kesmek üzere tasarlanmış gelişmiş elektronik bileşenlerdir. GFCI'ler insanları şoktan korurken, AFCI'ler yapıyı hasarlı kabloların, gevşek bağlantıların veya duvarların arkasındaki delinmiş kabloların neden olduğu ısıyla ilgili tehlikelerden korur.
Elektrik arkı, elektriğin istenmeyen bir boşluktan atlaması ve yoğun ısı yaratması (genellikle aşırı ısı) meydana gelir. 10.000 Fahrenheit derece — çevredeki izolasyonu veya ahşap çerçeveyi kolayca tutuşturabilir. Tüketici Ürün Güvenliği Komisyonu (CPSC) AFCI teknolojisinin birden fazlasını önleyebileceğini tahmin ediyor %50 Her yıl evlerde meydana gelen elektrik yangınları. Bu çıkışlar, "normal" bir ark (ışık anahtarını açtığınızda çıkan kıvılcım gibi) ile yıpranmış bir kablonun neden olduğu "istenmeyen" tehlikeli ark arasında ayrım yapmak için dijital sinyal işlemeyi kullanır.
4. Yüksek Gerilim ve 20 Amperlik Özel Çıkışlar
240 volt ve 20 amperlik yüksek voltajlı prizler, standart bir devreyi aşırı yükleyecek enerji yoğun cihazlar için tasarlanmış özel güç noktalarıdır. 20 amperlik bir çıkışı nötr taraftaki küçük yatay "T" yuvasından ayırt edebilirsiniz; 240 voltluk çıkışlar ise çok daha büyüktür ve benzersiz uç konfigürasyonlarına sahiptir (genellikle dairesel veya üç geniş açılı kanatlı).
Bu çıkışlar standart elektroniklerle değiştirilemez. bir 20 amper çıkış genellikle mutfaklarda veya atölyelerde elektrikli aletlerin ve ağır hizmet tipi karıştırıcıların kullanılmasında bulunur. Öte yandan, 240 volt çıkışlar elektrikli kurutucular, ocaklar ve merkezi klima üniteleri gibi büyük cihazlara ayrılmıştır. Çünkü bu cihazlar önemli miktarda akım çekiyor; genellikle 30 ila 50 amper — yükü aşırı ısınmadan idare etmek için daha kalın ölçülü kablolara (tipik olarak 10 ayar veya 8 ayar) ihtiyaç duyarlar.
Outlet Tiplerinin Karşılaştırmalı Analizi
Belirli senaryolar için hangi çıkışın gerekli olduğunu daha iyi anlamak amacıyla aşağıdaki tablo, tartışılan dört çıkış tipinin temel özelliklerini ve tipik uygulamalarını karşılaştırmaktadır.
| Çıkış Tipi | Gerilim/Amperaj | Birincil Fayda | Ortak Konumlar |
|---|---|---|---|
| Standart Dubleks | 120V / 15A | Genel Yardımcı Program | Yatak odaları, Oturma Odaları |
| GFCI | 120V / 15A-20A | Şok Önleme | Mutfaklar, Banyolar, Dış Mekan |
| AFCI | 120V / 15A-20A | Yangın Önleme | Uyku Alanları, Aile Odaları |
| Yüksek Gerilim/20A | 120V-240V / 20A-50A | Ağır Yük Kapasitesi | Çamaşırhane, Mutfak, Atölye |
Gerilim, güvenlik özellikleri ve yerleşime göre 4 tip elektrik prizinin karşılaştırılması.
Kurcalamaya Karşı Korumalı (TR) Tasarımın Önemi
Kurcalamaya karşı dayanıklı teknoloji, modern prizlerde tartışılmaz bir güvenlik özelliğidir ve çocuklukta elektrik çarpması riskini önemli ölçüde azaltır. Bu çıkışlar standart çıkışlarla aynı görünür ancak yaylı kapak plakaları içerir.
Panjurlar yalnızca her iki yuvaya aynı anda eşit basınç uygulandığında açılır; bu, standart bir fiş takıldığında gerçekleşir. Bir çocuk ataç gibi tek bir nesneyi sokmaya çalışırsa kepenkler kapalı kalır. Alınan verilere göre Ulusal Yangından Korunma Derneği (NFPA) , yaklaşık olarak 2.400 çocuk Her yıl prizlere eşya sokulması nedeniyle şiddetli şok ve yanıklara maruz kalıyoruz. TR satış noktalarına yaygın geçiş, bu önlenebilir tehlikenin en etkili çözümüdür.
Evinizin Satış Noktalarını Ne Zaman Yükseltmelisiniz?
Ev sahipleri, titreyen ışıklarla, renksiz ön panellerle karşılaştıklarında veya ev 1970'lerin ortasından önce inşa edilmişse ve hala iki uçlu topraklanmamış prizler kullanıyorsa prizlerini yükseltmeyi düşünmelidir. Modern cihazlar ve elektronik cihazlar, hassas iç devreleri korumak için sağlam topraklama gerektirir.
- Renk değişikliği: Çıkıştaki sararma veya yanık izleri dahili aşırı ısınmayı gösterir ve önemli bir yangın riski oluşturur.
- Gevşek Fişler: Kablolar prizden kolayca düşerse, iç temas noktaları aşınır ve bu da ark oluşmasına neden olabilir.
- Topraklanmamış Çıkışlar: İki uçlu prizleri GFCI'larla ("Ekipman Topraklaması Yok" olarak etiketlenmiştir) değiştirmek veya tam topraklama için yeniden kablo döşemek, modern dizüstü bilgisayar ve TV güvenliği için çok önemlidir.
Sıkça Sorulan Sorular (SSS)
15 amperlik bir cihazı 20 amperlik bir prizde kullanabilir miyim?
Evet, standart 15 amperlik bir cihazı 20 amperlik bir prize takmak tamamen güvenlidir çünkü cihaz yalnızca ihtiyaç duyduğu elektrik miktarını "çekecektir". 20 amperlik değer şu anlama gelir: kapasite çıkış miktarı, cihaza zorladığı akım miktarı değil.
GFCI ve AFCI arasındaki fark nedir?
Temel fark, GFCI'nin insanları şoktan koruması, AFCI'nin ise evi yangından korumasıdır. GFCI'ler zemindeki akım sızıntılarını tespit ederken AFCI'ler tehlikeli elektrik kıvılcımlarını (arklar) tespit eder.
GFCI çıkışlarımı ne sıklıkla test etmeliyim?
Elektrik güvenliği uzmanları, GFCI çıkışlarını ayda bir kez "Test" düğmesine basarak test etmenizi önerir. "Sıfırla" düğmesi dışarı çıkmazsa, iç güvenlik mekanizması arızalanmıştır ve prizin derhal değiştirilmesi gerekir.
Neden bazı satış noktalarında yeşil ışık var?
GFCI veya AFCI çıkışındaki yeşil ışık genellikle cihaza güç verildiğini ve kendi kendine test özelliğinin başarıyla geçtiğini gösterir. Işık kırmızıya dönerse veya sönerse, bu bir alarma veya cihaz arızasına işaret eder.
Sonuç: Elektrik Bütünlüğüne Yatırım Yapmak
4 tip elektrik prizini anlamak, güvenli ve verimli bir modern ev sürdürmenin ilk adımıdır. İster bir GFCI'nin şok önlemesi, ister bir AFCI'nin yangın önlemesi veya 240 voltluk bir prizin ağır hizmet gücü olsun, her biri özel ve hayati bir role sahiptir. Evinizin doğru konum için doğru donanımla donatılmasını sağlayarak yalnızca güvenlik kurallarına uymakla kalmaz, aynı zamanda aileniz ve pahalı elektronik cihazlarınız için de güvenli bir ortam sağlarsınız.
Çıkış ön plakasını değiştirmenin basit bir Kendin Yap işi olmasına rağmen, gerçek kablolamanın değiştirilmesinin veya yeni devrelerin kurulmasının her zaman bir uzman tarafından yapılması gerektiğini daima unutmayın. lisanslı elektrikçi tüm yerel inşaat kurallarının ve güvenlik standartlarının karşılandığından emin olmak için.
