I. Teknik Yapı ve Tasarım Standartları
Tasarımı Avrupa uzatma kabloları Aşağıdaki teknik spesifikasyonlara kesinlikle uyulmalıdır:

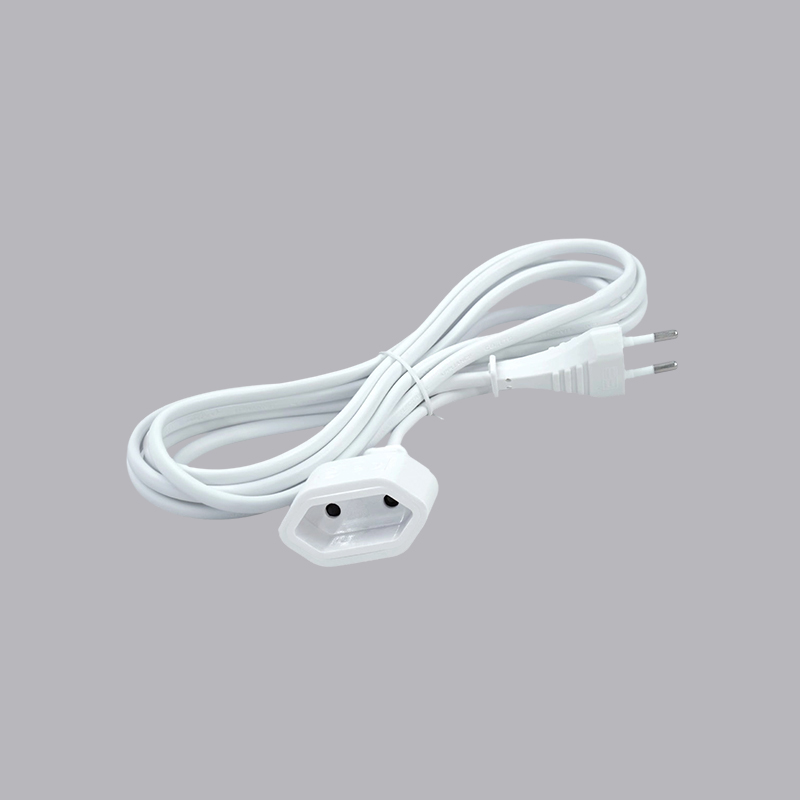

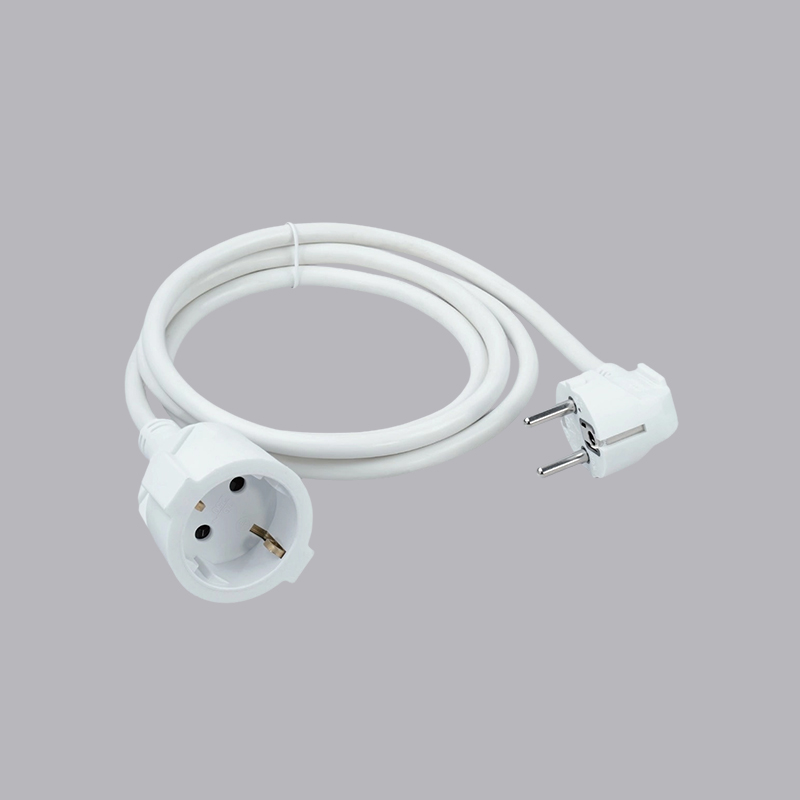

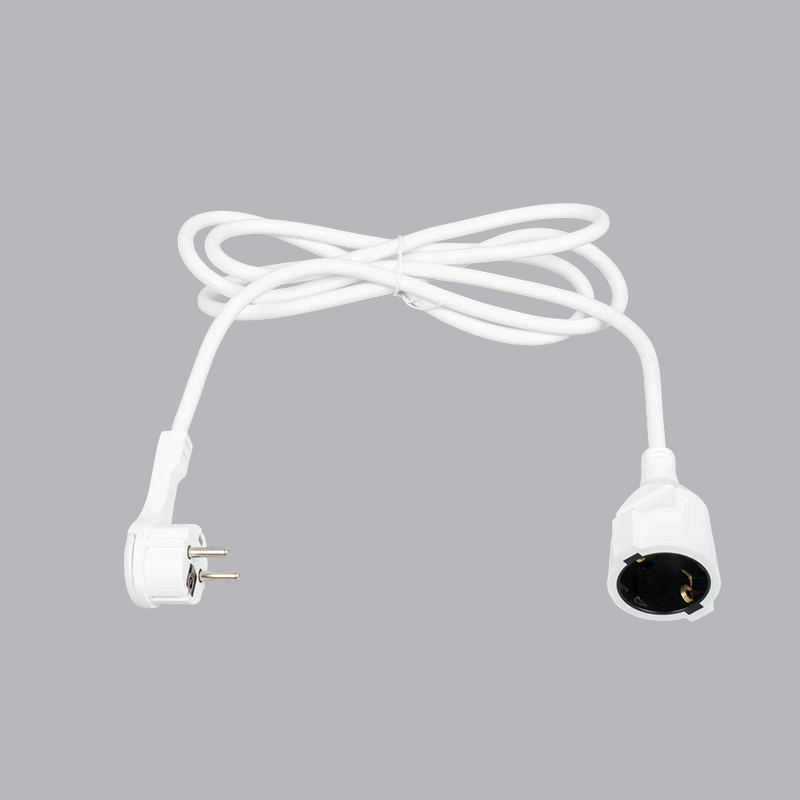

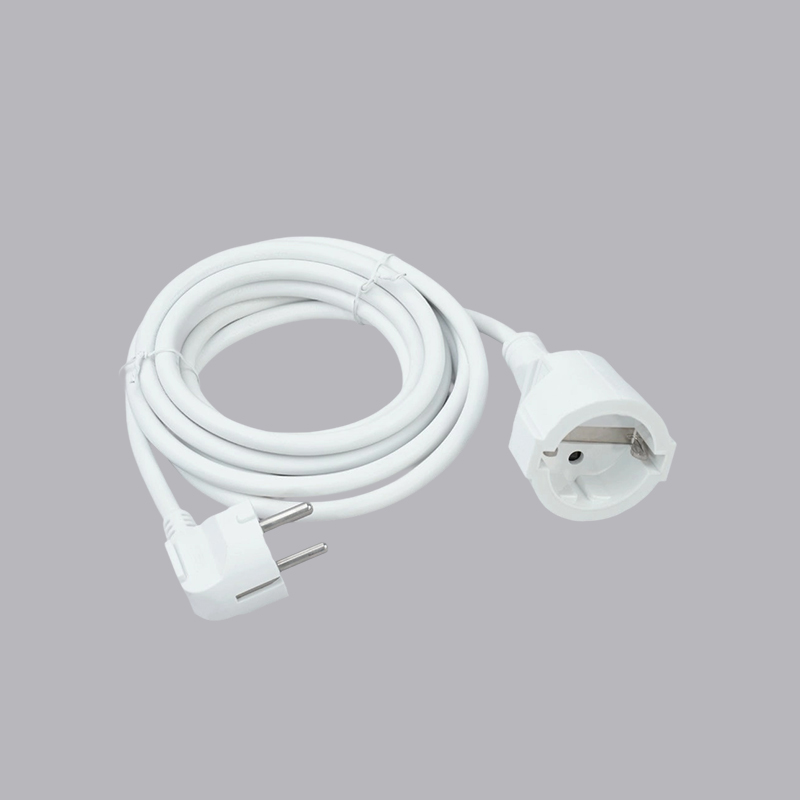

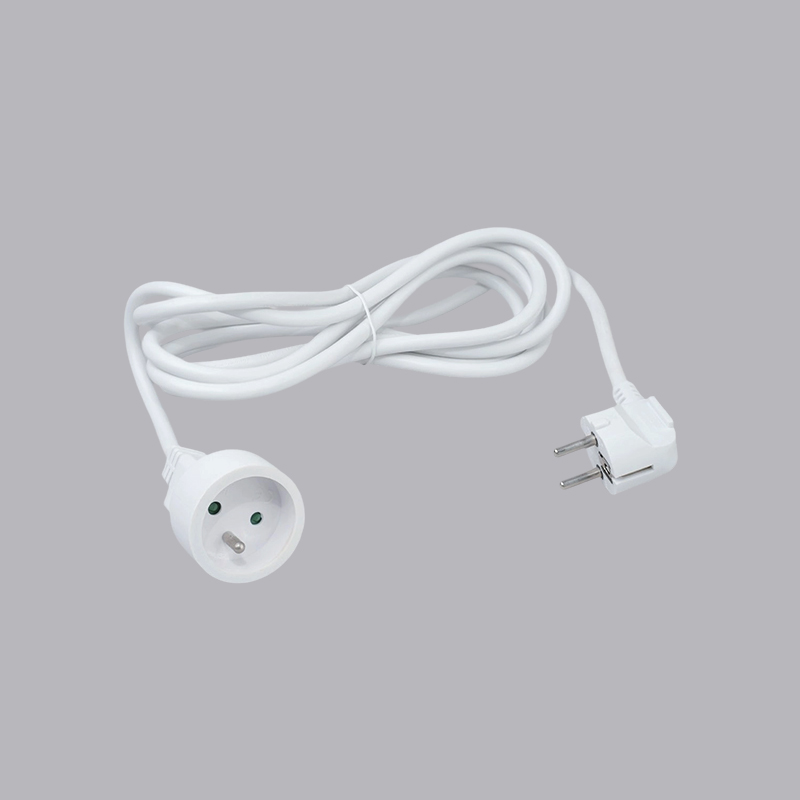

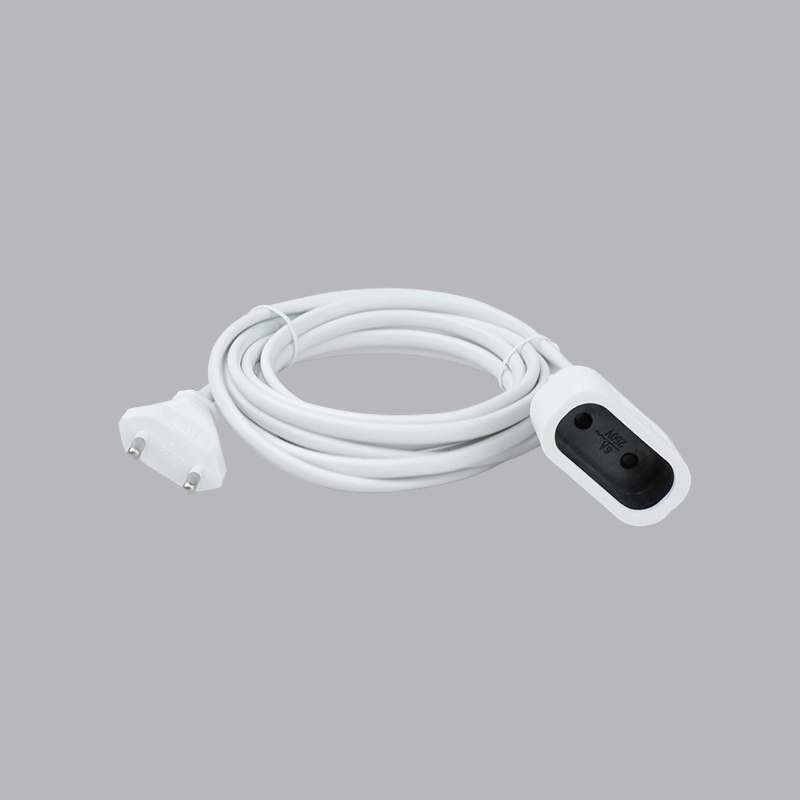

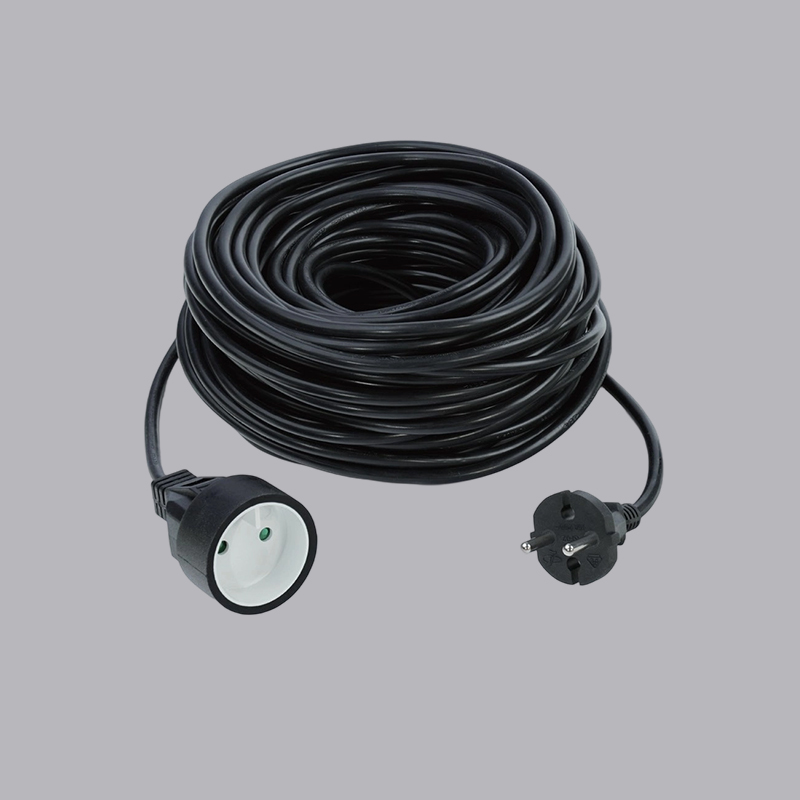

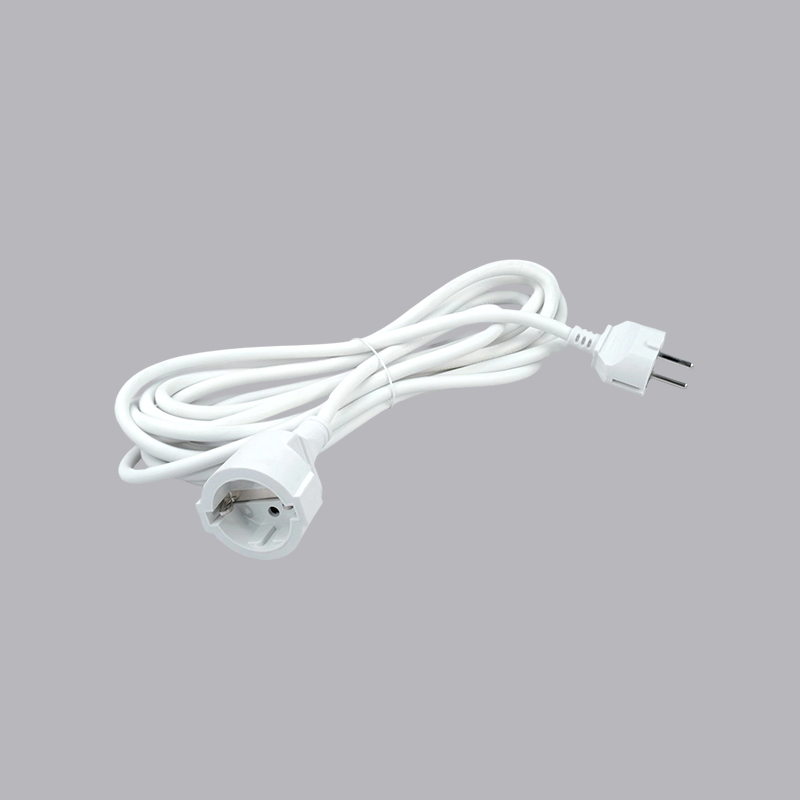

Fiş ve Soket Arayüzü
Avrupa fişleri genellikle CEE 7/7 standardına uygundur (Alman Schuko ve Fransız E/F tipleriyle uyumludur). 4,8 mm çapında ve 19 mm uzunluğunda silindirik pimlere ve topraklama tarafında yaylı temas noktasına sahiptirler. Soket arayüzü, Avrupa'daki yaygın elektrikli cihazlarla uyumluluğun sağlanması için EN 50075 (topraklamasız) veya EN 50077 (topraklamalı) standartlarını karşılamalıdır.
Kablo Özellikleri ve İletkenlik
Çekirdek iletken, %100 IACS (Uluslararası Tavlanmış Bakır Standardı) iletkenliğe sahip oksijensiz bakır (OFC) olmalıdır. Ortak kesit alanları şunları içerir:
0,75mm² (nominal akım 10A, güç 2300W)
1,5mm² (nominal akım 16A, güç 3680W)
2,5mm² (nominal akım 25A, güç 5750W)
Yalıtım tipik olarak polivinil klorür (PVC) veya düşük dumanlı sıfır halojen (LSZH) malzemeden yapılır ve -15°C ila 70°C arası sıcaklığa dayanıklıdır.
Muhafaza Koruma Derecesi
IEC 60529'a göre, iç mekan uzatma kabloları IP20'yi (elektrik çarpmasına karşı koruma) karşılamalı, dış mekan ürünleri ise IP44 (su sıçramasına dayanıklı) veya IP67'yi (toz geçirmez ve su geçirmez) karşılamalıdır.
II. Malzeme Bilimi ve Güvenlik Özellikleri
Avrupa uzatma kablolarının malzeme seçimi, bunların elektriksel güvenliğini, dayanıklılığını ve çevreye uyumluluğunu doğrudan belirler. Ana malzeme sistemleri katı AB düzenlemelerini karşılayacak şekilde titizlikle tasarlanmıştır.
1. Yalıtım ve Kılıf Malzemesi Mühendisliği
PVC (polivinil klorür) formülasyon teknolojisi: En yaygın kullanılan malzeme olarak formülasyonunun alev geciktiricilik, esneklik ve yaşlanma direnci arasında bir denge sağlaması gerekir.
Alev geciktirme: IEC 60332-1'i (tek kablolu dikey yanma testi) ve daha katı olan IEC 60332-3'ü (birleşik yanma testi) geçmelidir. Alev geciktirici sistemlerde tipik olarak yanma sırasında sinerjistik olarak çalışan alüminyum hidroksit (ATH) ve magnezyum hidroksit (MDH) gibi kompozit alev geciktiriciler kullanılır. Yanma sırasında ısıyı emerek su buharını açığa çıkararak yanıcı gazları seyreltirler. Oksijen indeksinin (OI) tipik olarak %32'nin üzerinde olması gerekir (ASTM D2863).
Yaşlanma Direnci ve Mekanik Özellikler: Uzun süreli kullanım sonrasında kırılganlığın önlenmesi için migrasyon direnci iyi olan plastikleştiriciler (DINP ve DOTP gibi) seçilmelidir. Yaşlanma karşıtı maddeler (karbon siyahı gibi) UV bozulmasına etkili bir şekilde direnmelidir. Çekme mukavemeti gereklilikleri genellikle ≥15 MPa ve kopma uzaması ≥%150'dir (EN 50363 standardı).
Alternatif Malzeme Uygulamaları:
Düşük Duman Sıfır Halojen (LSZH) malzemeleri öncelikle metrolar, havaalanları ve veri merkezleri gibi sıkı yangın güvenliği gereksinimleri olan yerlerde kullanılır. Poliolefinlere (EVA gibi) ve ATH/MDH gibi alev geciktiricilere dayanırlar. Yanma sırasında duman yoğunluğu ve ışık geçirgenliği >%60 (IEC 61034) olmalı, gaz aşındırıcılığı (pH ve iletkenlik) EN 50267-2-2'ye uygun olmalıdır.
Ağır endüstriyel uzatma kablolarında (H07RN-F yapısı gibi) kauçuk malzemeler kullanılmaktadır. Mükemmel yağ direnci, soğuk direnci (-40°C'ye kadar) ve mekanik ezilme direnci (EN 60811 test serisiyle uyumlu) sunarlar.
2. İletken Metal Seçimi ve Tedavisi
Oksijensiz Bakır (OFC): Saflık ≥ %99,95, iletkenlik ≥ %101 IACS. Son derece düşük oksijen içeriği (<%0,001) hidrojen kırılganlığını önler ve uzun süreli kullanımdan sonra iletken stabilitesini sağlar.
Kaplama Süreci:
Pimler/Manşonlar Üzerinde Nikel Kaplama: Nikel katman tipik olarak 3-5μm kalınlığındadır (EN 50525-1'e göre). Öncelikle sertlik, aşınma direnci sağlar ve temel malzemeyi oksidasyondan korur. Alttaki bakır veya pirinç esaslı malzemenin iyi bir elastikiyete sahip olması gerekir.
Dahili Bakır Çekirdek Üzerine Kalay Kaplama: Yüksek nemli endüstriyel ortamlarda, sülfidasyon veya oksidasyonun neden olduğu artan temas direncini etkin bir şekilde önlemek ve lehimlenebilirliği arttırmak için bakır iletkenler üzerinde kalay kaplama sıklıkla kullanılır.
3. Yapısal Tasarım ve Güvenlik Mekanizmaları
Çift Yalıtım Sistemi: Birçok Avrupa uzatma kablosu, temel yalıtım (iletken üzerindeki PVC katman) artı ek yalıtımdan (genel dış kılıf veya iç yalıtım yapısı) oluşan bir "çift yalıtım" tasarımı kullanır. Bu ürünler topraklama kablosu gerektirmez (yalnızca iki iletken) ve "U" (dairesel) sembolüyle işaretlenmiştir. EN 60309'a uygundurlar ve artırılmış güvenlik yedeklemesi sağlarlar.
Gerilim azaltma: Kablo ile fiş/soket arasındaki arayüzde esnek bir "gerilim giderme" veya tipik olarak enjeksiyonla kalıplanmış dahili kelepçeleme cihazı oluşturulur. Bu, EN 60799'un bükülme testi gerekliliklerini karşılar ve tekrarlanan bükülme nedeniyle iç tel kırılmasını önler.
III. Uygulama Senaryolarının ve Yük Yönetiminin Sistematik Analizi
Uzatma kablosunun seçilmesi, yük özelliklerine, çevre koşullarına ve güvenlik düzenlemelerine dayalı kapsamlı bir karar gerektiren sistematik bir projedir.
1. Yük Tipi ve Özellikleri Analizi
Dirençli yükler: Akkor lambalar ve elektrikli ısıtıcılar gibi. Kararlı akım ve düşük ani akım sunarak seçimi nispeten basit hale getirirler; yalnızca nominal gücü karşılamaları gerekir.
Endüktif yükler: Motorlu aletler (elektrikli matkaplar, kompresörler) ve buzdolapları gibi. Başlangıç (kalkış) akımları, nominal akımın 5-7 katına ulaşabilir ve yüzlerce milisaniye sürebilir. Kablolar (tipik olarak yeterli kesit alanına sahip) ve konektörler (ark erozyonunu önlemek için) bu kısa süreli aşırı yüklere dayanacak şekilde seçilmelidir.
Kapasitif yükler: Anahtarlamalı güç kaynakları (bilgisayarlar, cep telefonu şarj cihazları) gibi. Güç açıldığında, büyük bir kapasitör şarj akımı (ani akım) meydana gelir. Bu dalgalanma kısa bir süre sürse de yine de konnektör kontaklarını etkiliyor.
Doğrusal olmayan yükler: İnvertörler ve LED sürücü güç kaynakları gibi. Bu yükler yüksek dereceli harmonikler (özellikle üçüncü harmonik) üretir ve potansiyel olarak nötr akımın faz akımını aşmasına neden olur. Çok delikli uzatma kablolarında bu faktör iyice dikkate alınmalı ve nötr iletken kesiti daha kalın olan bir tasarım seçilmelidir.
2. Belirli Ortamlar İçin Profesyonel Seçim Kılavuzu
Endüstriyel Atölyeler/Şantiyeler:
Kablo Tipi: Ağır hizmet tipi kauçuk kılıflı kablo (H07RN-F gibi) kullanılmalıdır. Yağ direnci, mekanik ezilme direnci ve hava koşullarına (-25°C ila 60°C) dayanıklılığı PVC'ninkini çok aşıyor.
Koruma Derecesi: En az IP67, soğutma sıvısı, metal artıkları ve toz girişine karşı koruma sağlar.
Ek Özellikler: Entegre RCD (Kaçak Akım Cihazı) ve aşırı akım koruması en iyi uygulamalardır.
Veri Merkezleri/Bilgisayar Odaları:
Alev Geciktirici Gereksinimleri: Zehirli duman ve aşındırıcı gazların hassas ekipmanlara zarar vermesini ve yangın durumunda tahliyeyi engellemesini önlemek için LSZH kablosu zorunludur.
Performans Gereksinimleri: Gerilim stabilitesini sağlamak için kabloların düşük endüktansa ve düşük empedansa sahip olması gerekir. Bu kablolara genellikle Cixi Lianou Electrical Appliance Co., Ltd. gibi üreticilere ait özelleştirilmiş bir PDU (güç dağıtım ünitesi) eşlik eder.
Tıbbi Tesisler:
Standartlara Uygunluk: Tıbbi elektrikli ekipmanlara yönelik EN 60601-1 güvenlik standardını karşılamalıdır. Bu standart, toprak kaçak akımı ve hasta kaçak akımı (tipik olarak <0,1mA) için son derece katı düzenlemelere sahiptir.
Yapısal Tasarım: Fişler ve prizler, tıbbi olmayan devrelere yanlışlıkla takılmayı önlemek için genellikle farklı renk veya şekillerdedir.
Açık Hava ve Geçici Etkinlikler:
Mekanik Koruma: Kablolar oldukça dayanıklı bir dış kılıfa sahip olmalıdır ve ek bir zırh katmanı içerebilir.
Görünürlük ve Güvenlik: Nemden kaynaklanan elektrik çarpmasını önlemek için kablolar parlak renkli (turuncu veya sarı) olmalı ve tamamı 30 mA yüksek hassasiyetli RCD'lerle donatılmalıdır.
Mevsimsel Uyum: Soğuk bölgelerde, kablo malzemesinin düşük sıcaklıklarda kırılganlaşmamasına dikkat edin.
3. Yük Yönetiminin Mühendislik Prensipleri
Değer kaybı: Tam yükte uzun süreli çalışma kesinlikle yasaktır. Mühendislikte yaygın olarak %80 kuralına uyulur. Bu, 16A uzatma kablosu için önerilen sürekli yükün 12,8A'yı (yaklaşık 2940W) aşmaması gerektiği anlamına gelir; bu da geçici aşırı yüke ve ısı dağılımına izin verir.
Uzunluk ve Gerilim Düşüşü: Kabloların empedansı vardır ve uzunluk arttıkça voltajın düşmesine neden olur. IEC 60364-5-52'ye göre voltaj düşüşünün genel olarak %3'ten az olması gerekir. Hesaplama formülü şu şekildedir: Gerilim düşüşü ΔU = (ρ * L * I * 2) / A (ρ dirençtir, L uzunluktur, I akımdır ve A kesit alanıdır). Daha uzun iletim mesafeleri daha büyük bir kesit alanı gerektirir.
Termal Yönetim: Uzatma kabloları tamamen uzatılmalıdır. Bunları sarmak endüktans yaratır ve ısı dağılımını engeller, bu da ısı birikmesine ve yangın riskine yol açar. Hava sirkülasyonu için etraflarında yeterli alan bırakılmalıdır.
IV. Üretim Süreci ve Kalite Kontrolü
Örnek olarak Çin'in Zhejiang Eyaletindeki önemli bir kuruluş olan Cixi Lianou Electrical Appliance Co., Ltd.'yi ele alalım. Üretim süreci yüksek endüstri standartlarını bünyesinde barındırır:
Enjeksiyon Kalıplama Süreci
Fiş muhafazaları, EN 50075 spesifikasyonlarına boyutsal uygunluğu sağlamak için kalıp sıcaklığı doğruluğu ±1°C'ye kadar kontrol edilen, tam otomatik bir enjeksiyon kalıplama makinesi (sıkma kuvveti ≥ 800T) kullanılarak üretilir.
Kablo Montajı
Teller ve konektörler, mekanik sıkmaya göre %35 daha düşük direnç değerlerine sahip ultrasonik kaynak kullanılarak bağlanır. Üretim hattı bir yüksek gerilim test cihazı (1500V/60s) ve bir toprak sürekliliği test cihazı (direnç <0,1Ω) ile donatılmıştır.
Kalite Kontrol Sistemi
%100 açılış testi (1 saat boyunca nominal akımın 1,25 katı yük).
Rastgele inceleme öğeleri arasında bir bilya basıncı testi (125°C/1 saat), bir bükülme testi (10.000 döngü) ve bir ısı direnci testi (70°C/7 gün) yer alır.
